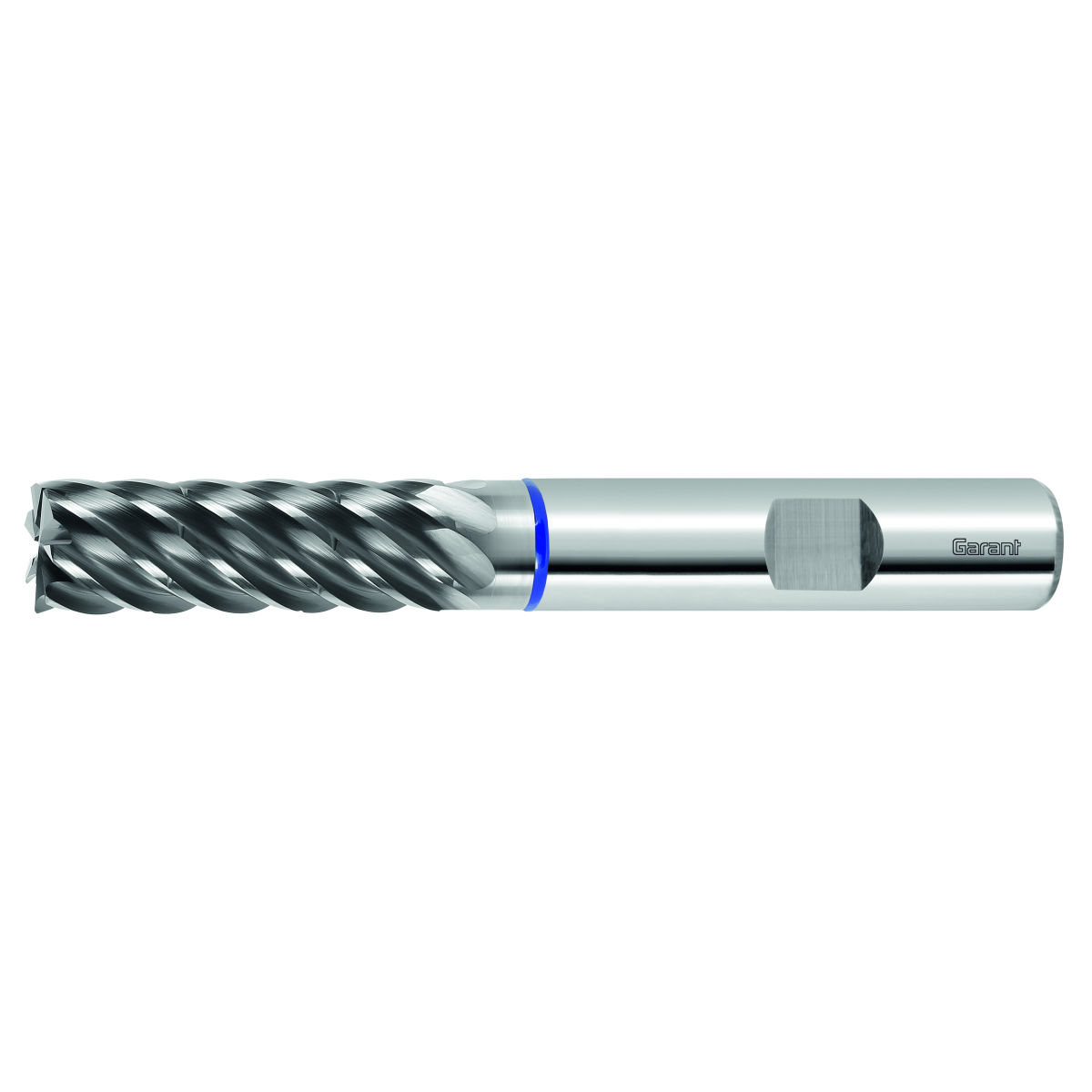

VHM-Fräser mit Spanteilern TPC, TiAlN, ⌀ f8 D C : 4mm
GARANT · Hoffmann Group
138,39 EUR / Stück
У наявності
Остання перевірка ціни: 2026-09-27
Характеристики
| Артикул | 203106-4 |
|---|---|
| Виробник | GARANT |
| Постачальник | Hoffmann Group |
| Категорія джерела | Eckfräser Mono |
| Innenkühlung | nein |
| Kühlschmierstoffeintritt | ohne Kühlschmierstoffeintritt |
| Kühlschmierstoffaustritt | ohne Kühlschmierstoffaustritt |
| Schnittstellen Position | maschinenseitig |
| Aufnahmetyp | Zylinderschaft |
| Trennstellenkodierung | ZYL00601005 |
| Aufnahmetoleranzklasse | h6 |
| Aufnahmegröße | 0060 |
| Durchmesser Schaft | 6 mm |
| Länge Schaft | 36 mm |
| Aufnahmedurchmesser, oberes Abmaß | 0 mm |
| Aufnahmedurchmesser, unteres Abmaß | 0,008 mm |
| Schaftausführung | HB |
| Kühlschmierstoff | ja |
| Herstellerbezeichnung | VHM-Fräser mit Spanteilern |
| Schneidstoff | VHM |
| Zerspanungsgruppe, herstellerspezifisch | P,M,K |
| Zerspanungsgruppe | K (Gusseisen), M (nichtrostender Stahl), P (Stahl) |
| Schneidendurchmesser | 4 mm |
| Toleranz Schneidendurchmesser | Toleranzklasse ISO |
| Toleranzklasse | f8 |
| Freistellungsdurchmesser | 3,9 mm |
| Schneidenlänge | 16 mm |
| Kopflänge | 16 mm |
| Schulterlänge | 23 mm |
| ISO-Fräsertyp | G |
| Rückspanwinkel | 37 Grad |
| Seitenspanwinkel | 0 Grad |
| Übergangswinkel | 45 Grad |
| Anzahl wirksamer Schneiden (umfangseitig) | 7 |
| Anzahl wirksamer Schneiden (stirnseitig) | 7 |
| Drallrichtung | rechts |
| Drallwinkel | 40 Grad |
| Drallsteigung | 16,68 mm |
| Anzahl Eckausführung | 2 |
| Ecke / Kante | 1 |
| Eckausführung | als Fase |
| Eckenfasenbreite | 0,08 mm |
| Eckenfasenwinkel | 45 Grad |
| Formkennzeichen, herstellerspezifisch | N |
| Teilung der Schneiden | ungleich |
| Schnittbogenwinkel max. | 30,68 Grad |
| Anzahl Spanteiler | 1 |
| Zustellrichtung | horizontal und schräg |
| Anzahl Spannuten | 7 |
| Spiralwinkel-Eigenschaft | ungleich |
| Werkzeuganwendungsgruppe | NR |
| Schneidstoffe, Herstellerbezeichnung | VHM ALCRN |
| Beschichtung | TiAlN |
| Schnittstelle | Trennstelle 1 |
| Auskraglänge | 25 mm |
| Nutzlänge | 23 mm |
| Länge gesamt | 62 mm |
| Funktionslänge | 62 mm |
| Gewicht | 17 g |
| Schneidrichtung | rechtsschneidend |
| Werkzeugausführung | Voll-Hartmetall |
| Norm | Werksnorm |
| Datenträger | ohne Datenträger |
| Bearbeitungsverfahren | Eckfräsen (FEC) |
| Farbring | blau |
| Zerspanungsstrategie | TPC |
| Produktart | Eckfräser |
| Inhalt | Einzelteil |
| Korrekturfaktor | 2 |
| Schnitttiefe min. | 0,08 mm |
| Schnitttiefe max. | 16 mm |
Перед замовленням звірте виконання, комплектність, ціну та наявність із постачальником. Каталог не підтверджує сумісність із конкретним верстатом.
