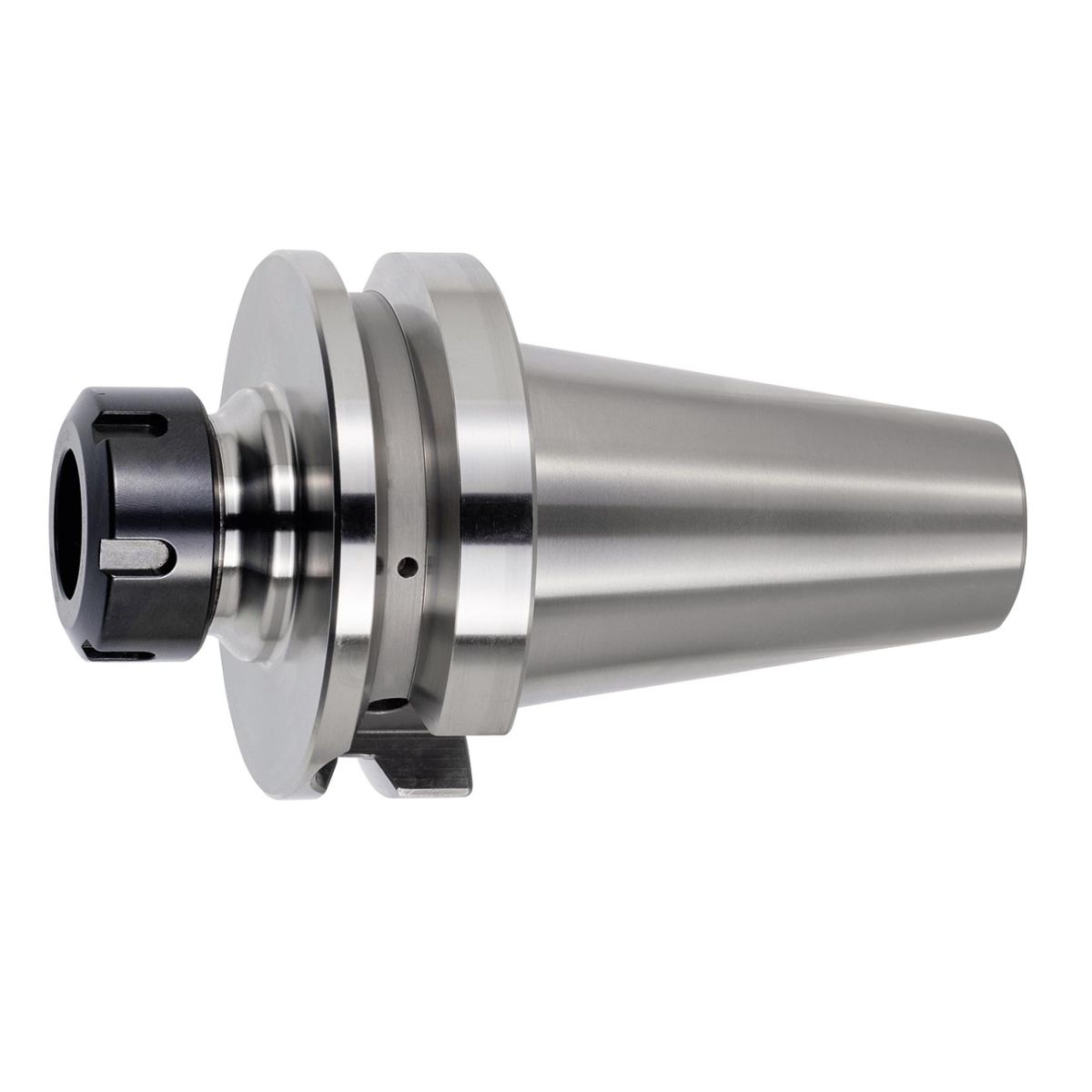

ER-Spannzangenfutter Form AD, BT 50 kurz, für ER-Spannzangen-Größe: 16
GARANT · Hoffmann Group
154,94 EUR / Stück
У наявності
Остання перевірка ціни: 2026-09-28
Характеристики
| Артикул | 303740-16 |
|---|---|
| Виробник | GARANT |
| Постачальник | Hoffmann Group |
| Категорія джерела | Spannzangenfutter MAS-BT |
| Innenkühlung | ja |
| Kühlschmierstoffeintritt | mit Kühlschmierstoffeintritt, axial konzentrisch |
| Kühlschmierstoffaustritt | mit Kühlschmierstoffaustritt, axial konzentrisch |
| Schnittstellen Position | maschinenseitig, werkstückseitig |
| Aufnahmetyp | Steilkegel, Spannzangenkegel |
| Trennstellenkodierung | SKG05005195, SZD01600295 |
| Aufnahmeform | mit zentraler Kühlschmierstoffübergabe, Spannzange Kegeleinstellwinkel 8° |
| Aufnahmeausführung | dimensionslose Nenngröße mit Kühlung, dimensionslose Nenngröße mit Kühlung |
| Aufnahmegröße, dimensionslos | 50, 16 |
| Aufnahmeart | Zapfen, Bohrung (Innenaufnahme) |
| Kühlschmierstoff | ja |
| Herstellerbezeichnung | ER-Spannzangenfutter |
| Schnittstelle maschinenseitig | BT 50 |
| mit Plananlage | ja |
| Spanndurchmesser min. | 0,5 mm |
| Spanndurchmesser max. | 10 mm |
| für Spannzangen Typ | ER-Spannzange |
| Größe Spannzange | 16 |
| Auskraglänge | 80 mm |
| Durchmesser außen werkzeugseitig | 28 mm |
| Drehzahl max. | 25.000 min -1 |
| Rundlaufgenauigkeit | 3 µm |
| Wuchtgüte G bei Drehzahl | G 2,5 bei 25000 min -1 |
| Zerspanungsstrategie | HSC |
| Bauform | kurz |
| Gewinde | M22×1,5 |
| Schnittstelle | Trennstelle 1, Trennstelle 2 |
| Produktart | Spannzangenfutter |
| Länge gesamt | 181,8 mm |
| Höhe gesamt | 100 mm |
| Breite gesamt | 100 mm |
| Norm | ISO 7388-2, JIS B6339 |
| Form | AD |
| mit Gewinde | ja |
| mit Bohrung für RFID-Datenträger | ja |
| Innenkühlung möglich | ja |
| Oberflächenbehandlung | geschliffen |
| Inhalt | 1 St. |
