Нерозпізнані

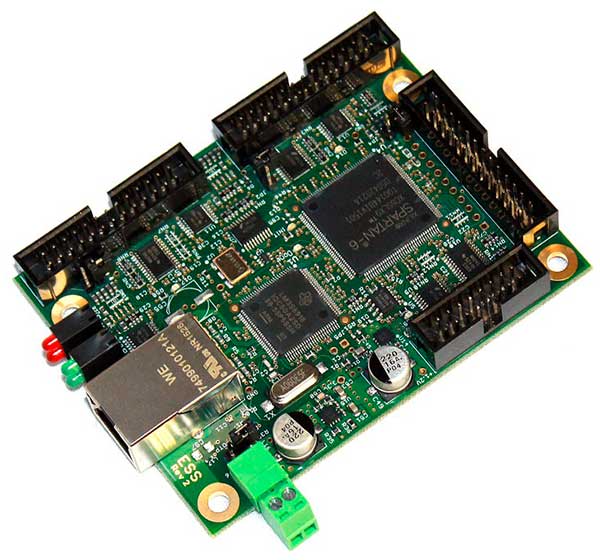

Контролер Ethernet SmoothStepper
Не вказано · НТМА / NTMA
230 USD
У наявності
Остання перевірка ціни: 2026-09-27
Опис інструмента
Ethernet SmoothStepper (ESS) - це зовнішній контролер руху для систем з числовим програмним керуванням (ЧПУ) Mach3 і Mach4. ESS сумісний з переважною більшістю крокових і сервоприводів.
Характеристики
| Артикул | 125 |
|---|---|
| Виробник | Не вказано |
| Постачальник | НТМА / NTMA |
| Категорія джерела | components |
| Живлення | 5B, 300мА |
| Інтерфейс підключення | Ethernet (LAN) |
| I/O | – Паралельний порт #1: 12 виходів, 5 входів – Паралельний порт #2: 4 виділених виходи, 5 виділених входів і 8 блоків, що призначаються як вхідні або вихідні – Паралельний порт #3: 4 виділених виходи, 5 виділених входів і 8 блоків, що призначаються як вхідні або вихідні |
| Поточний вихід приводу | Всі піни розраховані на напругу від 0В до 5В. Наступні вихідні піни мають привід (приймач) +(-) 32 мА: – Порт 2 піни з 2 по 9 – Порт 3 піни з 2 по 9 Наступні вихідні піни мають привід (приймач) +(-) 24мА: – Порт 1 піни 1, 2, 3, 4, 5, 6, 7, 8, 9, 14, 16, 17 – Порт 2 піни 1, 14, 16, 17 – Порт 3 піни 1, 14, 16, 17 |
| Можливості імпульсного виходу | До 4 МГц, крок і напрямок, квадратура, CW/CCW |
| Можливість управління двигуном | До 6 двигунів (крок і напрямок, квадратура або CW/CCW) Плюс шпиндель (реле, PWM, крок і напрямок, квадратура або CW/CCW) |
| Encoders/MPG | > 4 МГц швидкість захоплення Mach3: до 5 всього Mach4: 7 Encoders, 3 MPG |
| Конфігурована фільтрація шуму в класі Входу | Mach3 класи: Limits, Home, Probe, E-Stop, Jog, Encoders/MPGs Mach4: кожен вхід індивідуально налаштовується |
| Особливості | – Різьба для токарних верстатів (один імпульс на оборот для синхронізації) – Підтримка M10/M11 для лазерів/гідроабразивних – Компенсування зазору – THC для плазмового різання – Працює з Mach3 і Mach4 |
| Електрична ізоляція | Повна електрична і шумова ізоляція для вашого ПК |
| Плагіни | Mach3 , Mach4 |
| Драйвери для Windows | Немає драйверів для ESS. (На вашому комп’ютері повинні бути встановлені драйвери для вашої карти Ethernet.) |
| Порти 1, 2 і 3 | Роз’єми паралельного порту. Ці роз’єми є стандартними 26-контактними роз’ємами з низьким профілем. |
| Зовнішній вхід 5В | Споживана потужність для плати. Це живлення повинне бути регульованим живленням з допуском ± 10% (переважно ± 5%). |
| Пін 26 5В джампер для кожного порту | Пін 26 може бути підключений до шини живлення 5В плати ESS. |
| Роз’єм Ethernet | Підключається до роз’єму стандартний кабель витої пари Ethernet (CAT5 або вище) з роз’ємами RJ45. Інший кінець до комп’ютера або мережного комутатора. |
| Світлодіодні індикатори | Відображають стан з’єднання і несправності. |
| Порт розширення | Цей роз’єм буде використовуватися для підключення до плат розширення, які забезпечують додатковий вхід-вихід. Високошвидкісний вхід-вихід має знаходитись в основному порту 1, 2 або 3. Порт вхід-вихід розширення підходить для повільних сигналів, таких як зміни інструменту, реле і т. д. |
| Конфігураційний джампер | Цей джампер призначений для програмування статичного IP-адреси на платі. Він також може використовуватися для поновлення завантажувача в мікроконтролері. Для нормальної роботи цей джампер повинен бути виключений. |
Перед замовленням звірте виконання, комплектність, ціну та наявність із постачальником. Каталог не підтверджує сумісність із конкретним верстатом.
