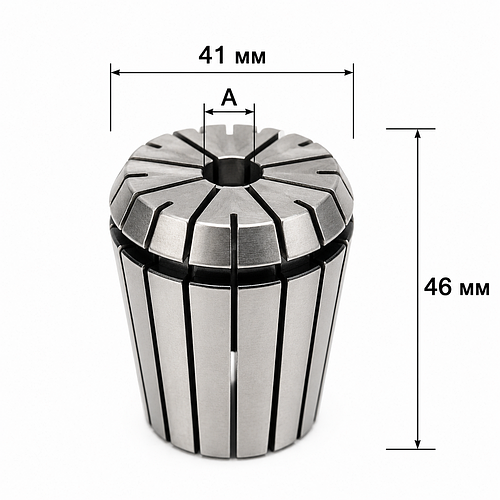

Цанги ER40-12мм DIN 6499 для ЧПУ-верстатів та шпинделів

Опис інструмента

Цанги ER40 DIN 6499 для ЧПУ-верстатів та шпинделів Цанги ER40 — це високоточні затискні елементи для надійної фіксації фрез, свердел, граверів та іншого інструменту з циліндричним хвостовиком у шпинделях і цангових патронах стандарту ER40. Підходять для деревообробних, металообробних та гравірувальних ЧПУ-верстатів. Цанги ER40 призначені для точної та надійної фіксації ріжучого інструменту у шпинделях, цангових патронах та інструментальних тримачах стандарту ER40. Дана система широко використовується у промисловому та напівпрофесійному ЧПУ-обладнанні завдяки високій точності центрування, мінімальному биттю та стабільній роботі на високих обертах. Цанги виготовляються відповідно до міжнародного стандарту DIN 6499B / ISO 15488-B, що гарантує сумісність із більшістю сучасних шпинделів, цангових патронів та інструментальних систем ER40. Конструкція цанги з прецизійними прорізами забезпечує рівномірний розподіл зусилля затиску по всій поверхні хвостовика інструменту. Завдяки цьому зменшуються вібрації, знижується навантаження на шпиндель та покращується якість обробки матеріалів. Цанги ER40 використовуються при обробці: дерева; МДФ; фанери; ДСП; пластику; акрилу; алюмінію; кольорових металів; сталі; композитних матеріалів. Система ER40 особливо популярна на фрезерних ЧПУ-верстатах, CNC Router, деревообробних центрах, гравірувальних верстатах та металообробному обладнанні. Переваги цанг ER40 ✔ Висока точність центрування інструменту ✔ Мінімальне радіальне биття ✔ Надійний та стабільний затиск ✔ Сумісність зі стандартом DIN 6499B ✔ Підходять для високих обертів ✔ Загартована пружинна сталь ✔ Підвищена зносостійкість ✔ Великий вибір розмірів ✔ Тривалий термін служби ✔ Сумісність з усіма патронами ER40 Що означає розмір A На схемі цанги розмір A означає внутрішній діаметр цанги — тобто діаметр хвостовика інструменту, який можна затиснути у відповідній моделі. Наприклад: Модель цанги Розмір A ER40-3 3 мм ER40-4 4 мм ER40-5 5 мм ER40-6 6 мм ER40-7 7 мм ER40-8 8 мм ER40-10 10 мм ER40-12 12 мм ER40-14 14 мм ER40-16 16 мм ER40-18 18 мм ER40-20 20 мм ER40-22 22 мм ER40-25 25 мм ER40-26 26 мм Для правильного підбору цанги розмір A повинен відповідати діаметру хвостовика фрези, свердла або іншого інструменту. Таблиця технічних характеристик Параметр Значення Тип цанги ER40 Стандарт DIN 6499B / ISO 15488-B Зовнішній діаметр D 41 мм Загальна довжина L 46 мм Внутрішній розмір A 3–26 мм (залежно від моделі) Діапазон затиску До 1 мм Кут конуса 8° Матеріал Легована пружинна сталь Твердість HRC 44–48 Точність до 0,005–0,01 мм Тип хвостовика Циліндричний Тип обробки Прецизійне шліфування Сумісність Патрони та гайки ER40 Застосування ЧПУ-верстати, шпинделі, фрезери Таблиця характеристик цанг ER40 за розмірами Модель цанги Діаметр отвору Діапазон фіксованих діаметрів Допуск стиснення Допуск биття Матеріал цанги Вага ER40-3 3 мм 2–3 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-4 4 мм 3–4 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-5 5 мм 4–5 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-6 6 мм 5–6 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-7 7 мм 6–7 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-8 8 мм 7–8 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-9 9 мм 8–9 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-10 10 мм 9–10 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-11 11 мм 10–11 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-12 12 мм 11–12 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-13 13 мм 12–13 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-14 14 мм 13–14 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-15 15 мм 14–15 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-16 16 мм 15–16 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-17 17 мм 16–17 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-18 18 мм 17–18 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-19 19 мм 18–19 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-20 20 мм 19–20 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-21 21 мм 20–21 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-22 22 мм 21–22 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-23 23 мм 22–23 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-24 24 мм 23–24 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-25 25 мм 24–25 мм 1 мм 0,015 мм Загартована сталь 276 г ER40-26 26 мм 25–26 мм 1 мм 0,015 мм Загартована сталь 276 г Доступні розміри цанг ER40 У наявності цанги ER40 під різні діаметри інструменту: ER40-3 ER40-4 ER40-5 ER40-6 ER40-7 ER40-8 ER40-10 ER40-12 ER40-14 ER40-16 ER40-18 ER40-20 ER40-22 ER40-25 ER40-26 Де використовуються цанги ER40 Цанги ER40 використовуються на: фрезерних ЧПУ-верстатах; CNC Router; деревообробних центрах; гравірувальних верстатах; металообробних ЧПУ; шпинделях повітряного та водяного охолодження; токарних верстатах; свердлильних установках. Рекомендації щодо вибору Для максимальної точності рекомендується використовувати цангу, що відповідає точному діаметру хвостовика інструменту. Наприклад: фреза 6 мм → ER40-6; фреза 8 мм → ER40-8; фреза 12 мм → ER40-12; хвостовик 12.7 мм → ER40-1/2". Правильно підібрана цанга: зменшує биття; знижує вібрації; продовжує ресурс шпинделя; покращує якість обробки; збільшує термін служби інструменту. Сумісність Цанги ER40 сумісні з: цанговими патронами ER40; гайками ER40; шпинделями ЧПУ; тримачами BT / ISO / SK / HSK; фрезами з циліндричним хвостовиком; свердлами; граверами; розгортками. Що таке цанга ER40? ER40 — це стандартна система затиску інструменту для ЧПУ-верстатів та промислових шпинделів. Що означає розмір A? Розмір A — це внутрішній діаметр цанги, що відповідає діаметру хвостовика інструменту. Для яких верстатів підходять цанги ER40? Цанги ER40 підходять для більшості деревообробних, гравірувальних та металообробних ЧПУ-верстатів.

Характеристики
