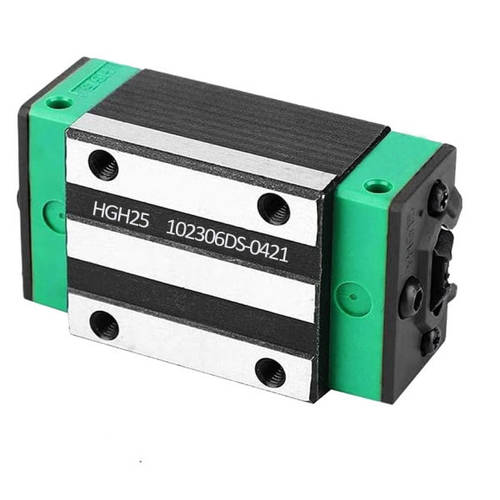

Каретка лінійна HGH25CAZ0H K.D. для напрямних HGR25 — блок ЧПУ (аналог HIWIN HG25)

Опис інструмента

Каретка лінійна HGH25CAZ0H K.D. для напрямних HGR25 — блок ЧПУ (аналог HIWIN HG25) 🟩 Каретка HGH25CAZ0H — це високоточний лінійний блок системи лінійного переміщення, призначений для роботи з профільними рейковими напрямними HGR25 у ЧПУ-верстатах, металорізальному обладнанні, лазерних установках та автоматизованих виробничих системах. Модель є якісним аналогом систем HIWIN серії HG та повністю сумісна за геометрією і посадковими розмірами. Забезпечує плавний рух, високу жорсткість і точність позиціонування навіть при значних навантаженнях. Чотириточкова система контакту кульок під кутом 45° дозволяє рівномірно сприймати навантаження у всіх напрямках і забезпечує стабільну роботу без люфтів. 🟩 Каретка типу HGH — це вузький (квадратний) блок для верхнього монтажу, який використовується у конструкціях, де важлива точність, компактність та жорсткість. Система рециркуляції кульок забезпечує: плавне переміщення без ривків мінімальне тертя високу повторюваність руху стабільну роботу на високих швидкостях Попередній натяг Z0 забезпечує оптимальний баланс між легкістю руху та відсутністю люфтів, що критично для точного обладнання. 🟩 Технічні характеристики Основні параметри: Тип: каретка (лінійний блок) Модель: HGH25CAZ0H Серія: HG (аналог HIWIN) Тип каретки: HGH (вузька, квадратна) Розмір: 25 мм Габарити: Висота (H): ~40 мм Ширина (W): ~48 мм Довжина (L): ~84 мм Навантаження: Динамічне навантаження: ~34 900 Н Статичне навантаження: ~52 800 Н Технічні параметри: Тип навантаження: C (високе) Попередній натяг: Z0 (легкий) Клас точності: H Тип кріплення: верхній Кількість доріжок: 4 Кут контакту: 45° Додатково: Система рециркуляції кульок Захисні ущільнення (пильники) Канали для подачі мастила Сумісність: Напрямні: HGR25 Матеріал: Загартована легована сталь Виробник: Китай, K.D. 🟩 Переваги ✔ Висока точність і плавність руху ✔ Висока вантажопідйомність ✔ Мінімальний люфт ✔ Робота під навантаженням у всіх напрямках ✔ Підвищена жорсткість конструкції ✔ Довговічність і зносостійкість ✔ Повна сумісність з HIWIN 🟩 Застосування ЧПУ фрезерні верстати металорізальні станки лазерні установки плазморізи автоматизовані системи промислове обладнання 🟩 Важливо 👉 Працює в парі з напрямними HGR25 👉 Напрямні в комплект НЕ входять 👉 Рекомендовано: 2–4 каретки на вісь
