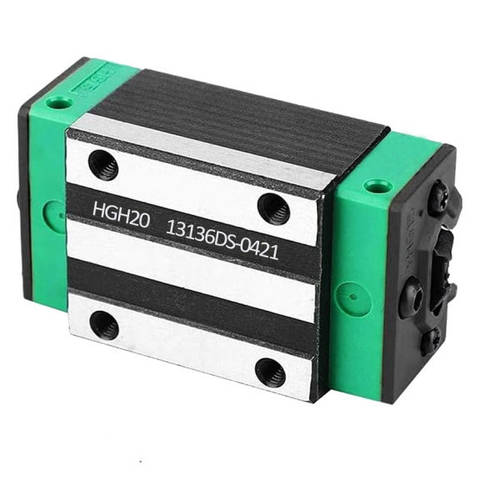

Каретка лінійна HGH20CAZ0H K.D. для напрямних HGR20 — блок ЧПУ (аналог HIWIN HG20)

Опис інструмента

Каретка лінійна HGH20CAZ0H K.D. для напрямних HGR20 — блок ЧПУ (аналог HIWIN HG20) 🟩 Каретка HGH20CAZ0H — це високоточний лінійний блок системи лінійного переміщення, призначений для роботи з рейковими напрямними HGR20 у ЧПУ-верстатах, лазерному обладнанні, автоматизованих лініях та промислових механізмах. Дана модель є якісним аналогом систем HIWIN серії HG та повністю сумісна за геометрією і посадковими розмірами. Забезпечує стабільний, плавний рух, високу жорсткість конструкції та точність позиціонування навіть при значних навантаженнях. Каретка має чотириточкову систему контакту кульок під кутом 45°, що дозволяє рівномірно сприймати навантаження у всіх напрямках та гарантує стабільну роботу без люфтів. 🟩 Каретка серії HGH — це вузький (квадратний) тип блоку з верхнім монтажем, який використовується в конструкціях, де важлива компактність і точність. Завдяки системі рециркуляції кульок забезпечується: плавне переміщення без ривків мінімальне тертя висока повторюваність позиціонування стабільна робота на високих швидкостях Попередній натяг Z0 (легкий) дозволяє усунути люфти без значного збільшення опору руху, що є критично важливим для точних ЧПУ систем. 🟩 Технічні характеристики Основні параметри: Тип: каретка (лінійний блок) Модель: HGH20CAZ0H Серія: HG (аналог HIWIN) Тип каретки: HGH (вузька, квадратна) Розмір: 20 мм Габарити: Висота (H): ~30 мм Ширина (W): ~44 мм Довжина (L): ~77 мм Навантаження: Динамічне навантаження: ~20000–23000 Н Статичне навантаження: ~35000–40000 Н Технічні параметри: Тип навантаження: C (високе) Попередній натяг: Z0 (легкий) Клас точності: H Тип кріплення: верхній (A) Кількість доріжок: 4 Кут контакту: 45° Додатково: Система рециркуляції кульок Захисні ущільнення (пильники) Канали для змащення Сумісність: Напрямні: HGR20 Матеріал: Загартована легована сталь Виробник: Китай, K.D. 🟩 Переваги ✔ Висока точність переміщення ✔ Плавний хід без ривків ✔ Мінімальний люфт ✔ Робота під навантаженням у всіх напрямках ✔ Підвищена жорсткість ✔ Довговічність і зносостійкість ✔ Повна сумісність з HIWIN 🟩 Застосування ЧПУ фрезерні верстати лазерні станки плазморізи автоматизовані системи деревообробка металообробка 🟩 Важливо 👉 Працює в парі з напрямними HGR20 👉 Напрямні в комплект НЕ входять 👉 Рекомендовано: 2–4 каретки на вісь

Характеристики
