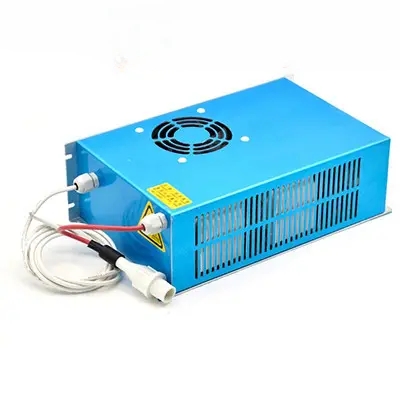

Блок живлення для CO₂ лазерної трубки HY-DY13 100–130W, 40kV, 28mA, ЧПУ

Опис інструмента

Блок живлення HY-DY13 генерує розпалювання лазерної трубки СО2. Ця модель HY-DY13 сумісна з лазерними трубками потужністю до 130 Вт, як-от SPT C90, SPT C100, SPT TR90, SPT TR100, RECI W2, RECI W4 та іншими. Блок вирізняється високою надійністю й має показник напрацювання на відмову до 10 000 годин. З особливостей цього блока високої напруги лазерної трубки — наявність підстроєного резистору для регулювання сили струму, а також наявність кнопки «Тест», що дає змогу виробляти примусове розпалювання випромінювача без «розрішення» контролера. Технічні характеристики: Максимальна потужність 130 Вт Максимальна вхідна потужність 550 Вт Макс. вихідна напруга 40 кВ Максимальний вхідний струм 5А Максимальний вихідний струм 28 мА ККД ≥90% (у разі повного завантаження) Тип охолодження примусове повітряне Вологість довкілля ≤90% Вага 2,2 кг Комплектація: Блок живлення HY-DY13 — 1 шт. Високовольтний дріт 1.5 м — 1 шт. Клемма 2EDG-5.08-6P — 1 шт. Блок живлення для CO₂ лазерної трубки HY-DY13 100–130W, 40kV, 28mA, ЧПУ Що це і для чого застосовується HY-DY13 — це високовольтний блок живлення для CO₂ лазерних трубок середнього класу (100–130 Вт), який забезпечує стабільне запалювання розряду та контроль струму під час роботи лазерного верстата. Використовується у: лазерних верстатах 100–130 Вт виробництві (різка, гравіювання) рекламці, меблевці, обробці акрилу 👉 Основна задача — стабільно тримати струм, що прямо впливає на потужність і якість різу. Як працює Блок перетворює мережеву напругу у високовольтні імпульси (~40 кВ), які: ініціюють розряд у CO₂ трубці підтримують робочий струм до 28 мА дозволяють керувати потужністю через контролер 👉 Важливо: лазер працює по струму (мА) — саме він визначає реальну енергію променя. Практичні особливості цієї моделі ✔ Вбудований підстроювальний резистор → точне налаштування струму ✔ Кнопка TEST → запуск лазера без контролера ✔ Високий ККД ≥90% → стабільність і менший нагрів ✔ Примусове охолодження → робота в навантаженні ✔ Ресурс до 10 000 годин 👉 Це зручно: для налаштування після заміни трубки для діагностики для сервісного обслуговування Сумісність Підходить для трубок: SPT C90 / C100 / TR90 / TR100 RECI W2 / W4 аналоги 100–130 Вт 👉 Найкраще працює в діапазоні 100–120 Вт (є запас по потужності). Як правильно підібрати 1. По потужності 100 Вт → оптимально 120 Вт → ідеально 130 Вт → допустимо 2. По струму робочий діапазон: до 28 мА 👉 перевищення = швидкий знос трубки 3. По задачам різка → важлива стабільність струму гравіювання → важливий швидкий відгук 4. По режиму роботи інтенсивне виробництво → підходить довгі зміни → потрібне нормальне охолодження Типові помилки ❌ Робота на максимальному струмі постійно ❌ Відсутність калібрування після заміни трубки ❌ Погане заземлення ❌ Перегрів блока 👉 Наслідки: падіння потужності нестабільний різ скорочення ресурсу трубки Технічні характеристики Максимальна потужність: 130 Вт Вхідна потужність: до 550 Вт Вихідна напруга: до 40 000 В Вихідний струм: до 28 мА Максимальний вхідний струм: 5 А ККД: ≥90% Охолодження: активне Вологість: ≤90% Вага: 2,2 кг

Характеристики
