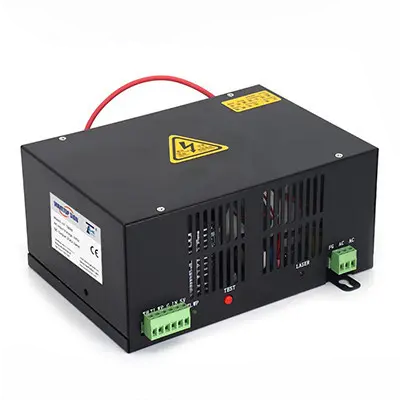

Блок живлення для CO₂ лазерної трубки 60W, 35kV, 24mA, ЧПУ

Опис інструмента

Блок живлення для лазерного верстата — високовольтне джерело живлення, яке застосовується в верстатах на основі трубки СО2 номінальною потужністю 60 Вт для створення електророзрядів, необхідних для генерації лазерного променя всередині колби. Блок живлення виготовлений в алюмінієвому корпусі, має активну систему вентиляції. Має дві клеми під'єднання — на 3 контакт-живлення й на 6 контактів — керування. Особливості: Сумісність з лазерними трубками СО2 різних виробників Простота в установленні Тривалий термін експлуатації Можливість під'єднання зовнішнього потенціометра Висока якість виробу Висока ефективність Швидка реакція на сигнали Технічні характеристики: Підтримувана потужність лазерної трубки 60 Вт Напруга вхідна 220 В Вхідна частота 47-440Гц Вхідна максимальна потужність 450 Вт Максимальний вхідний струм 3А Вихідна напруга 35КВ (постійний) Вихідний струм 24мА ККД ≥90% (у разі повного завантаження) Тип охолодження примусове повітряне Вологість довкілля ≤90% Вага 2,2 кг Комплектація Блок живлення 60 Вт (1 шт.) Високовольтний кабель завдовжки 2 м з роз'ємом (1 шт.) Блок живлення для CO₂ лазерної трубки 60W, 35kV, 24mA, ЧПУ Що це і для чого застосовується Блок живлення 60W — це високовольтне джерело для CO₂ лазерних трубок малої потужності (40–60 Вт), яке формує електричний розряд у трубці та забезпечує стабільну роботу лазерного верстата. Використовується у: лазерних граверах компактних ЧПУ-верстатах настільних лазерах 👉 Основне завдання — забезпечити стабільний струм, від якого залежить якість гравіювання і різу. Як працює Блок перетворює 220 В у високовольтну напругу (~35 кВ), яка: Запалює газовий розряд у CO₂ трубці Підтримує робочий струм до 24 мА Регулює потужність через керуючий сигнал (PWM або аналог) 👉 Критично важливо: лазер працює по струму (мА) — саме він визначає реальну потужність променя. Практичні переваги ✔ Стабільний струм → чиста гравіровка без “перепалів” ✔ Швидкий відгук → коректна передача дрібних деталей ✔ ККД ≥90% → менше нагріву, довший ресурс ✔ Примусове охолодження → стабільна робота ✔ Можливість підключення потенціометра → ручне керування потужністю ✔ Універсальна сумісність → підходить до більшості трубок 60W 👉 На практиці: рівні контури при гравіюванні менше браку на тонких матеріалах стабільна робота при довгих сесіях Як правильно підібрати 1. По потужності трубки 40–50 Вт → можна використовувати 60 Вт → оптимально 60 Вт → не рекомендується 2. По струму робочий діапазон: до 24 мА 👉 перевищення = швидкий знос трубки 3. По задачам гравіювання → важлива стабільність і швидкий відгук різка тонких матеріалів → достатньо цього класу 4. По формату станка настільні / компактні → ідеально виробництво → краще дивитись 80–100W Типові помилки ❌ Робота на максимальному струмі постійно ❌ Слабке охолодження ❌ Нестабільна мережа без захисту ❌ Підключення без заземлення 👉 Наслідки: швидка деградація трубки нестабільна гравіровка падіння потужності Технічні характеристики Потужність трубки: 60 Вт Вхідна напруга: 220 В Частота: 47–440 Гц Максимальна споживана потужність: 450 Вт Максимальний струм: 3 А Вихідна напруга: до 35 000 В Вихідний струм: до 24 мА ККД: ≥90% Охолодження: активне (вентилятор) Вологість: ≤90% Вага: 2,2 кг

Характеристики
