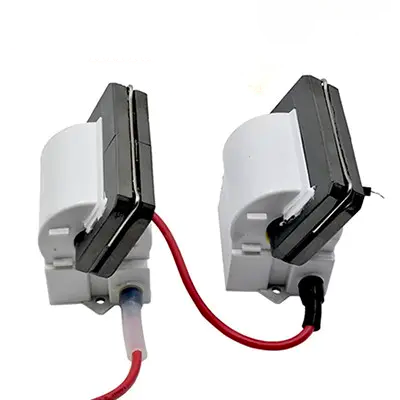

Високовольтний трансформатор 120 Вт для блока живлення лазера СО2 (тип А), котушка розпалювання 120W

Опис інструмента

Високовольтный трансформатор - це ключовий елемент конструкції високовольтного блоку живлення лазерної трубки, який перетворює напругу мережі до необхідних для роботи лазерної трубки 20000 - 50000 Вольт. Блоки живлення для лазерного гравера дуже чутливі до перепадів напруги в мережі і досить часто виходять з ладу. Трансформатори встановлюються в блоках живлення парами, таким чином, якщо виходить з ладу один з трансформаторів - ми спостерігаємо падіння потужності випромінювання лазерної трубки. А якщо виходять з ладу обидва трансформатора, то лазерна трубка перестає працювати. Проводити заміну трансформатора необхідно у випадку, коли потужність лазера впала до найнижчого рівня (наприклад: не відображається лазерний промінь, потужності променя не вистачає для різання навіть тонкого матеріалу, струм менше 8 мА). Технічні характеристики: Тип трансформатора Підвищувальний Потужність 120 Вт Кількість котушок 2 Вхідна напруга 150-300 V DC Вихідна напруга 15000-40000 V DC Вихідний струм 0-50 мА Відстань між монтажними отворами 20 мм Час відгуку ≤1 мс Час безперервної роботи ≤72 години Середня тривалість життя ≤10000 годин Тип корпусу A (напрямок магніту - похиле) Робоча температура ≤60 ℃ Температура навколишнього середовища -10...40 ℃ Вага 895 г Професійний ремонт БЖ: Особливості трансформатора 120W Високовольтний трансформатор потужністю 120 Вт призначений для роботи у складі висопотужних блоків живлення лазерних верстатів ЧПУ. Дана модель спроектована для забезпечення стабільного «підпалу» лазерних трубок з підвищеною робочою напругою (довжиною від 1450 мм до 1650 мм). Технічні переваги та нюанси: Оптимальна вага та обмотка: Вага 895 г вказує на використання щільної намотки мідного дроту з високотемпературною лаковою ізоляцією. Це дозволяє трансформатору витримувати короткочасні пікові навантаження без міжвиткового пробою. Тип корпусу А (похилий магніт): Конструкція з похилим осердям забезпечує оптимальний розподіл магнітного поля та збільшує діелектричну відстань між виводами, що критично для напруги до 40 кВ. Сумісність: Модель є штатною для блоків живлення серій MYJG-120W, DY-13, ZRSUN та їх аналогів. Експлуатаційний ресурс: Розрахований на 10 000 годин роботи, при цьому час відгуку становить менше 1 мс, що гарантує моментальний старт лазера при подачі сигналу керування. Порада інженера з діагностики: Якщо при перевірці блоку живлення 120 Вт ви виявили, що струм на міліамперметрі «плаває» або не піднімається вище 10-12 мА при максимальних налаштуваннях — це вірна ознака деградації однієї з котушок у парі. Своєчасна заміна трансформатора запобіжить виходу з ладу дорогих транзисторів та діодних мостів основного блоку.

Характеристики
