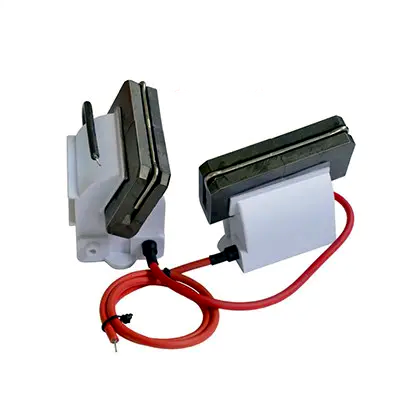

Високовольтний трансформатор 100 Вт для блоку живлення СО2 лазера (тип А), посилена котушка 100W

Опис інструмента

Ввисоковольтний трансформатор — це ключовий елемент конструкції високовольтного блока живлення лазерної трубки, який перетворює напругу мережі до необхідних для роботи лазерної трубки 20000-500 вольтів. Блоки живлення для лазерного гравера дуже чутливі до перепадів напруги в мережі та досить часто виходять із ладу. Трансформатори встановлюються в блоках живлення парами, у такий спосіб, якщо виходить із ладу один із трансформаторів — ми бачимо падіння потужності випромінювання лазерної трубки. А якщо виходять із ладу обидва трансформатори, то лазерна трубка перестає працювати. Виробляти заміну трансформатора необхідно в разі, коли потужність лазера впала до низького рівня (наприклад: не зображається лазерний промінь, потужності променя бракує для різання навіть тонкого матеріалу, струм менш ніж 8 мА). Особливості експлуатації трансформатора 100W на промислових верстатах Трансформатор потужністю 100 Вт розроблений для роботи з лазерними трубками великої довжини (від 1400 мм і вище), де напруга розпалу стабільно перевищує 28-32 кВ. Дана модель має посилену вторинну обмотку, що критично для тривалих циклів різання фанери 8-10 мм та товстого акрилу. Технічні переваги: Максимальна потужність: Вага 926 г свідчить про використання більшої кількості міді та збільшене залізо магнітопроводу, що запобігає перегріву при інтенсивних навантаженнях. Універсальність: Підходить для блоків живлення високої потужності, таких як ZRSUN, MYJG-100W, DY-13, а також для дволампових джерел живлення. Робочий ресурс: Витримує безперервні сесії до 72 годин, що важливо для виробництв з позмінним графіком. Важлива порада: При заміні трансформатора в блоці на 100 Вт обов'язково перевірте стан діодів високовольтного моста та чистоту високовольтного дроту. На такій потужності найменше забруднення може призвести до повторного пробою. Специфікація моделі: Потужність: 100 Вт. Напруга виходу: Стабільно до 40 кВ (пікова). Корпус: Тип А (похилий магніт), що забезпечує кращу ізоляційну відстань між виводами. Технічні характеристики: Тип трансформатора Підвищувальний Потужність 100 Вт Кількість котушок 2 Вхідна напруга 150-300 V DC Вихідне напруга 15000-40000 V DC Вихідний струм 0-50 мА Відстань між монтажними отворами 20 мм Час відгуку ≤1 мс Час безперервної роботи ≤72 часа Середня тривалість життя ≤10000 годин Тип корпусу A (керування магніту — похиле) Робоча температура ≤60 ℃ Температура довкілля -10...40 ℃ Вага 926 г

Характеристики
