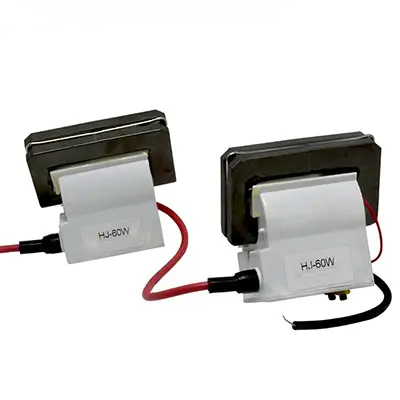

Високовольтний трансформатор для блока живлення лазера СО2 60W

Опис інструмента

Високовольтний трансформатор 60 Вт — надійне рішення для ремонту блоків розпалу СО2 лазера Високовольтний трансформатор є ключовим силовим вузлом блоку живлення лазерної трубки. Він призначений для перетворення вхідної напруги у надвисоку напругу (до 40 000 В), яка необхідна для іонізації газового середовища та стабільної генерації лазерного променя. Цей компонент є найбільш затребуваним для сервісного обслуговування, оскільки дозволяє відновити роботу обладнання без дорогої заміни всього блоку живлення. Коли необхідно замінити трансформатор? Фахівці рекомендують проводити заміну у таких випадках: Різке падіння потужності: Лазер не прорізає навіть тонкі матеріали на звичних налаштуваннях. Низький струм: Показники на міліамперметрі не перевищують 8 мА. Відсутність розряду: Лазерна трубка не світиться, хоча блок живлення отримує сигнал. Фізичні ознаки: Тріск, характерний запах озону або видимі сліди пробою ізоляції на корпусі котушки. Технічні переваги: Тип корпусу А: Оптимальна конфігурація з похилим кріпленням магнітопроводу для кращого охолодження. Висока швидкість відгуку: ≤1 мс забезпечує миттєве запалювання дуги. Надійність: Розрахований на тривалу безперервну роботу в складі промислових верстатів. Технічні характеристики: Потужність: 60 Вт. Вихідна напруга: 15 000 – 40 000 В DC. Вихідний струм: 0 – 50 мА. Тип кріплення: Відстань між отворами 20 мм. Ресурс: до 10 000 годин. Вага: 800 г. Високовольтний трансформатор — це ключовий елемент конструкції високовольтного блока живлення лазерної трубки, який перетворює напругу мережі до необхідних для роботи лазерної трубки 20000-500 вольтів. Блоки живлення для лазерного гравера дуже чутливі до перепадів напруги в мережі та досить часто виходять із ладу. Трансформатори встановлюються в блоках живлення парами, у такий спосіб, якщо виходить із ладу один із трансформаторів — ми бачимо падіння потужності випромінювання лазерної трубки. А якщо виходять із ладу обидва трансформатори, то лазерна трубка перестає працювати. Виробляти заміну трансформатора необхідно в разі, коли потужність лазера впала до низького рівня (наприклад: не зображається лазерний промінь, потужності променя бракує для різання навіть тонкого матеріалу, струм менш ніж 8 мА). Технічні характеристики: Тип трансформатора Підвищувальний Потужність 60 Вт Кількість котушок 2 Вхідна напруга 150-300 V DC Вихідне напруга 15000-40000 V DC Вихідний струм 0-50 мА Відстань між монтажними отворами 20 мм Час відгуку ≤1 мс Час безперервної роботи ≤72 часа Середня тривалість життя ≤10000 годин Тип корпусу A (керування магніту — похиле) Робоча температура ≤60 ℃ Температура довкілля -10...40 ℃ Вага 800 г

Характеристики
