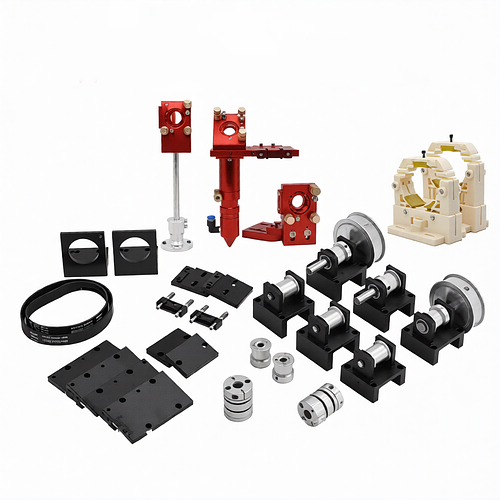

Комплект механіки для лазерного ЧПУ: лазерна головка, кріплення дзеркал та редуктори

Опис інструмента

Повний професійний комплект механіки XY Stage для СО2 лазера (3 кг) Даний набір — це готова інженерна екосистема, яка включає всі вузли, необхідні для побудови кінематики лазерного верстата з робочим полем середнього та великого розміру. Купівля повного комплекту гарантує 100% сумісність усіх елементів: від посадкових місць двигунів до кроку зубчастих ременів. Глибокий технічний огляд складових частин: 1. Оптико-механічний тракт (Precision Optics System) Лазерна головка: Анодований алюміній з червоним покриттям. Система розрахована на високий тиск піддуву повітря, що критично для чистого різу без нагару. Сумісна з лінзами Ø20 мм (фокус 2" / 50.8 мм). Юстувальні тримачі: Мають по три підпружинені точки регулювання для дзеркал Ø25 мм. Це дозволяє налаштувати лазерний промінь з точністю до 0.1 мм, що мінімізує втрату потужності на великих дистанціях. 2. Система передачі крутного моменту (Transmission Kit) Зубчасте передавання (Редукція): У комплект входять шестерні з відношенням 24/72 зубів. Це забезпечує знижувальне передавання 1:3, що утричі підвищує крутний момент від крокових двигунів, дозволяючи порталу стабільно працювати на високих прискореннях без пропуску кроків. Натягувачі (X/Y Axis): Професійні механізми натягу дозволяють ідеально відкалібрувати натяг ременя, що прибирає ефект «ехо» (хвилястості) на кутах при гравіюванні. 3. Силовий монтажний вузол (Steel Construction) Кріплення NEMA 23: Кронштейни розраховані на найпопулярніші крокові двигуни (57-й фланець). Товщина металу виключає мікровібрації двигуна під навантаженням. Універсальні пластини: Комплект з 4-х посилених пластин (8 отворів) дозволяє зібрати жорстку раму порталу, яка не деформується з часом. 4. Регульовані тримачі трубки (Tube Support) Діапазон 50–80 мм: Підходять для трубок будь-якої потужності (від 40W до 150W). Функція підйому/опуску: Дозволяє виставити трубку точно за рівнем оптичної осі першого дзеркала, що є першим і найважливішим етапом успішного юстування. Чому цей набір є стандартом для професіоналів? Армовані ремені та муфти: У комплекті йдуть ремені з посиленим кордом та гнучкі муфти, які компенсують можливу неспіввісність валів, захищаючи підшипники двигунів. Газовий клапан у комплекті: Дозволяє підключити систему подачі повітря (компресор) безпосередньо до лазерної головки для захисту лінзи від кіптяви. Вага 3 кг: Велика вага набору свідчить про використання товстостінного алюмінію та сталі, а не силуміну. Це гарантує жорсткість конструкції на довгі роки. Набір високої якості складається з 4 основних частин для настроювання та ютування лазера Со2. Складається з однієї лазерної головки та двох тримачів дзеркал оптичного тракту лазерного верстата. Сопло та тубус лазерної головки сумісні з лінзами діаметром 20 мм і фокусною відстанню 2 дюйми. Тримачі дзеркал призначені для молібденових або кремнієвих дзеркал діаметром 25 мм. Виготовлений набір з алюмінію з червоним покриттям. Якщо Ви збираєте або ремонтуєте лазерний верстат, Вам необхідний комплект якісних шестерень і натягувачів. В1: З'єднувальна пластина ременя ГРМ (для ширини 15 мм) В2: застібка на ремінь В3: Куточок для кріплення крокових двигунів з посадкою 57 мм, NEMA 23 B4: металева пластина (з 8 отворами) За допомогою тримача можна коригувати висоту лазерного променя, що істотно полегшує процес юстирування верстата. Має регульований діаметр затиску, який дає змогу встановлювати лазерні трубки діаметром від 50 до 80 мм. Загальна комплектація набору: Лазерна головка 1 шт. Тримач дзеркала на ніжці 1 шт. Тримач дзеркала на напрямну 1 шт. Газовий клапан 1 шт. Деталь A: Понижувальне передавання по осі Y. 24/72 зубців (2 шестерні на одному валу) 1 шт. Деталь В: Синхронна шестерня за віссю Y. 24 зуби 1 шт. Деталь С: Понижувальне передавання по осі X. 24/72 зубців (2 шестерні на одному валу) 1 шт. Деталь D: Натяжник за віссю X 1 шт. Деталь E: Натяжник за віссю Y 2 шт. Деталь В1: З'єднувальна пластина ременя ГРМ (для ширини 15 мм) 2 шт. Деталь В2: застібка на ремінь 3 шт. Деталь В3: Куточок для кріплення крокових двигунів з посадкою 57 мм, NEMA 23 2 шт. Деталь B4: металева пластина (з 8 отворами) 4 шт. Тримач регульований 2 шт. Ремінь 2 шт. Муфта 2 шт Шків ГРМ 2 шт. Загальна вага набору — 3 кг
