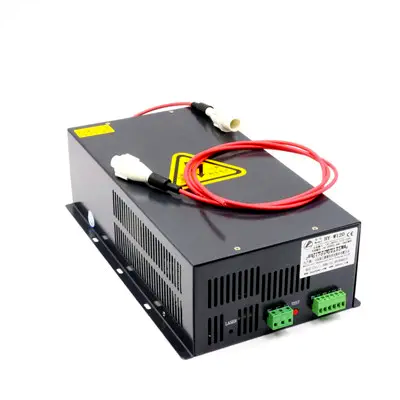

Блок живлення для CO₂ лазерної трубки HY-WA120 100–120W, 40kV, ЧПУ

Опис інструмента

Блок живлення HY-WA120 - це універсальний блок високої напруги, який сумісний з широким діапазоном лазерних трубок. Блоки відрізняються простим дизайном прямокутної форми. Корпус виконаний з сталевого формованого листа 1 мм. Блок відрізняється високою надійністю і має показник напрацювання на відмову до 10 000 годин. Дана модель HY-WA120 сумісна з лазерними трубками потужністю до 130 Вт, такими як SPT C90, SPT C100, SPT C130, SPT TR90, SPT TR100, SPT TR130 та іншими. Особливості: 1. Широкий вибір вхідного напруги: AC160-AC260V (вихідна напруга 220V) і висока стабільність струму. 2. Швидкий відповідь і ефективність: продуктивність, висока потужність. Довгий термін служби блоку живлення і лазерної установки. 3. Безпека: блок живлення для вуглекислотного лазера має захист відкритого контуру. Джерело живлення має режим «тест», який дозволяє вручну тестувати лазерну установку. Технічні характеристики: Вихідна потужність 120 Вт Макс. вихідна напруга До 40000 Максимальний робочий струм 32 мА Харчування 230 В, 50 Гц Споживана потужність 650 Вт Термін служби До 10000 годин Вага 3,7 кг Комплектація: Блок живлення HY-W120 – 1 шт. Високовольтний провід 1.5 м – 1 шт. Клема 2EDG-5.08-6P – 1 шт. Клема 2EDG-7.62-3P – 1 Що це і для чого застосовується HY-WA120 — це високовольтне джерело живлення для CO₂ лазерної трубки, яке формує імпульсну напругу до 40 кВ для збудження газового розряду в трубці. Без стабільного блоку живлення лазер: не дає рівного променя втрачає потужність швидко виводить трубку з ладу Використовується у: лазерних верстатах 100–120 Вт виробництві (різка, гравіювання) рекламці, меблях, акрилі Як працює (простими словами, але технічно) Блок перетворює мережеву напругу 220 В у високовольтні імпульси, які: Запалюють розряд у CO₂ трубці Підтримують стабільний струм (до 32 мА) Регулюють потужність лазера через сигнал керування (PWM / аналог) 👉 Ключовий момент: лазер працює по струму, а не по напрузі — тому стабільність мА критично важлива. Чому цей блок варто використовувати ✔ Стабільний струм → рівний різ без “провалів” ✔ Швидкий відгук → точна гравіровка на швидкостях ✔ Запас по потужності → не працює на межі (довше живе) ✔ Захист від обриву → безпечніше для оператора і трубки ✔ Режим TEST → діагностика без контролера 👉 Для виробництва це означає: менше браку менше заміни трубок стабільна якість партій Як правильно підібрати блок (важливо) 1. По потужності трубки 80–100 Вт → мінімум WA100 100–120 Вт → оптимально WA120 130 Вт → допустимо, але без запасу 👉 Правило: блок має бути = або трохи вище по класу 2. По струму трубка 100–120 Вт працює ~28–32 мА блок повинен стабільно тримати цей діапазон 3. По задачам різка (фанера, МДФ) → важлива стабільність струму гравіровка → важлива швидкість відгуку 4. По умовам роботи нестабільна мережа → важливий широкий діапазон (160–260 В) інтенсивна робота → краще брати з запасом Типові помилки (які вбивають лазер) ❌ Ставити слабший блок → нестабільний промінь ❌ Працювати на максимальному струмі постійно ❌ Ігнорувати охолодження ❌ Неправильне заземлення 👉 Це призводить до: швидкої деградації трубки падіння потужності нестабільного різу Технічні характеристики Вихідна потужність: 120 Вт Максимальна напруга: до 40 000 В Максимальний струм: 32 мА Живлення: 230 В Споживання: 650 Вт Ресурс: до 10 000 год Вага: 3,7 кг Комплектація Блок живлення HY-WA120 Високовольтний кабель 1.5 м Клеми підключення
