Датчик вимірювання довжини інструменту D13567 | Калібратор висоти заготовки для ЧПУ

Опис інструмента

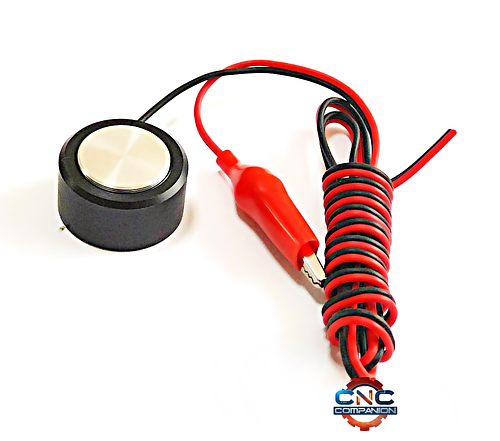

Датчик вимірювання довжини інструменту D13567 | Калібратор висоти заготовки для ЧПУ Повний опис: Датчик D13567 призначений для точного визначення довжини інструменту та висоти заготовки при роботі на верстатах із числовим програмним керуванням (ЧПУ). Він використовується для корекції координат по осі Z шляхом перенесення базової точки на край фрези. Конструктивно пристрій складається з металевої площадки строгої висоти (20 мм) та контактного зажиму типу "крокодил". Крокодил підключається до фрези, закріпленої у шпинделі. При торканні фрези до площадки ланцюг замикається, і сигнал надходить до керуючого блоку. Після отримання сигналу програмне забезпечення (наприклад, MACH3, NC Sntudio) фіксує актуальну координату по осі Z, що забезпечує точну обробку заготовки без пошкоджень. Датчик підключається через інтерфейс Tool Setting. Рекомендується встановлювати його в одному з кутів робочого столу. Перед запуском процедури калібрування шпиндель має бути зупинений. Переваги: Сумісність із більшістю систем керування Підтримка ПЗ MACH3, NC Sntudio та аналогів Висока точність та довговічність Легкий монтаж і використання Можливість вимірювання як довжини інструменту, так і висоти заготовки Технічні характеристики: Модель: D13567 Тип: контактний датчик довжини та висоти Діаметр датчика: 35 мм Висота: 20 мм Довжина провідників: 100 см Ширина крокодила: 11 мм Сумісність: MACH3, NC Sntudio подібне ПЗ Вага: 55 г
