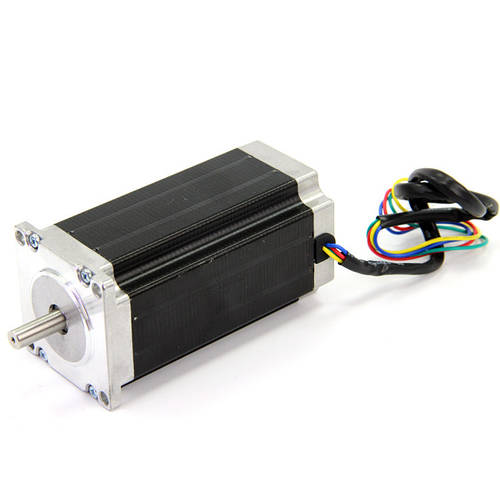

Кроковий двигун NEMA 23 3Нм, 3,0А, 57BYG250-112мм

Опис інструмента

Кроковий двигун 57BYG250 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 23 і моментом утримання 3 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал діаметром 8 мм Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна з струмом від 3 А. 57BYG250-8 створює заявлений момент тільки в стані спокою або при невеликій швидкості (до 200 об/хв). При перевищенні цієї швидкості крутний момент безщіткового двигуна знижується. Основні характеристики: Похибка кроку - 5% (повний крок, без навантаження) Похибка опору ±10% Похибка індуктивності ±20% Максимальна температура 80 º С max (номінальний струм, 2 фази) Робочий діапазон температур від -20 ° С до +50ºС Опір ізоляції 100МΩ Min., 500VDC Діелектрична стійкість 500VAC в одну хвилину Радіальне биття вала 0,02 мм (при навантаженні 450 г) Осьове биття вала 0,08 мм (при навантаженні 450 г) Модель Крок (кут повороту) Довжина ротора,мм Струм/ фаза, А Опір фаза, Ω Індуктивність фаза, mH Момент утримання, Н.см Кількість виходів Довжина, мм Маса, кг 57BYG250 1,8° 112 3 1 2,3 300 4 112 1.7

Характеристики
