Поворотний стіл ЧПУ, поворотна вісь 5 координат

Опис інструмента

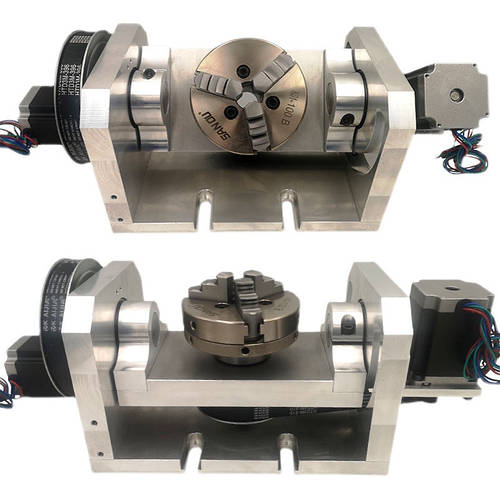

Поворотний стіл ЧПУ на ремінному редукторі, патрон 100 мм, ремінні редуктори четверта вісь 8:1, п'ята вісь 6:1, робочий стіл 100 мм×125 мм Поворотний стіл ЧПУ дає змогу обертати заготовку навколо своєї осі. 4D поворотна вісь використовується для оброблення дерева, алюмінієвих, кольорових і мідних сплавів, пластику. Поворотна вісь приводиться в рухи за допомогою двигуна nema 23. Порівнюючи зі звичайною 3-особливою обробкою 3D моделі, де деталь кріпитися з одного боку до столу верстата ЧПК, то 4- осьова поворотна вісь дає змогу обробляти виріб з усіх боків без додаткових операцій з переустановлення виробу на робочому столі, що в такий спосіб дає змогу отримувати вироби складної конструкції. Це можуть бути меблеві елементи (ніжки столів і стільців), ювелірна продукція, виготовлення декоративних візерунків із дерева. Токарний патрон можна зняти та замінити на алюмінієвий стіл для кріплення изделия. Характеристики: - четвірта вісь — передавальне співвідношення:8:1 (синхронний режим гальмування) - п'ята вісь - передавальне відношення:6:1 - патрон: діаметр 100 мм (3-кулачковий) - висота до центру: 98 мм -люфт: не більш ніж 0,3 градуса - розміри робочого столу: 100 мм×125 мм - габаритні розміри: 440 мм×150 мм×160 мм -кроковий двигун NEMA23 57 мм 3A 2-фазний 4 дроти - струм: 3 А - крутний момент: 18кг/см - вага: 12 кг

Характеристики
