CMT3000 приспособление для изготовления радиусных деталей

Опис інструмента

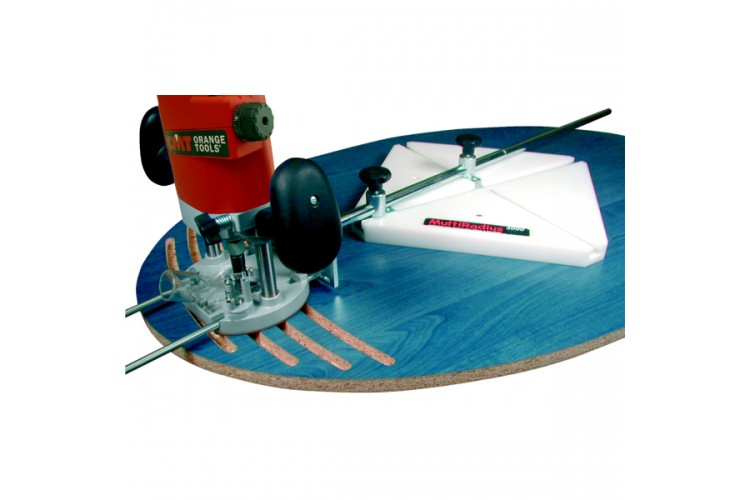

Производитель: CMT Модель: CMT3000 приспособление для изготовления радиусных деталей Приспособление CMT3000 для простого и быстрого фрезерования эллиптических кривых и окружностей с помощью любого ручного вертикального фрезера: изготовление радиусных деталей из плитных материалов, раскрой столешниц, ДСП, МДФ. Комплектация CMT3000: • 400 мм штанга - 1 шт. • 400 мм удлинитель штанги - 2 шт. • направляющая основания фрезера - 2 шт. • винт M5x16 - 2 шт. • шайба для M5 - 2 шт. • винт M8x20 - 1 шт. • шайба для M8 - 1 шт. • шайба 8,4x16x1 для M8 - 1 шт. • соединительная пластина - 1 шт. • крепёжный саморез 4x35 - 4 шт. • винт крепежа фиксатора M4x25 - 2 шт. • база с крестовиной - направляющей из специального суперскользящего пластика - 1 шт. • перемещаемый фиксатор - 2 шт. Комплект для изготовления радиусных деталей ручным фрезером концевой фрезой по шаблону. В стандартной комплектации минимальный радиус деталей 550 мм, максимальный - 1500 мм. Использование: 1. Определите размеры и направления осей эллипса и его центр. Начертите оси на заготовке. 2. Закрепите пластиковую базу с крестовиной в пересечении осей с помощью саморезов либо двусторонней липкой ленты. 3. Установите оба перемещаемых фиксатора в базу (в разные Т – образные пазы) а направляющую - в фиксаторы как показано на рисунке справа. 4. Установите фиксатор (A) в центр крестовины, а фиксатор (B) – ближе к фрезеру, в паз, соответствующей направлению большей оси эллипса. 5. Ослабив оба крепёжных винта фиксаторов, установите вылет фрезера в положение для работы. Затяните винт фиксатора (A), оставив свободным фиксатор (B). 6. Поверните фрезер на 90°, совместив штангу фрезера с направляющей и малой осью эллипса (не смещая базу) – фиксатор (B) должен оказаться в центре крестовины. Отрегулируйте вылет фрезера по малой оси эллипса, после чего затяните винт фиксатора (B). Описание кол. Артикул Цена, евро приспособление для фрезерования по эллипсу и окружности CMT3000 355.4 штанга-направляющая • L=400 мм 1 CMT3000-7 30.1 направляющие для параллельного упора • Ø8 мм • 2 шт. 2 CMT3000-8 32.3 <div
