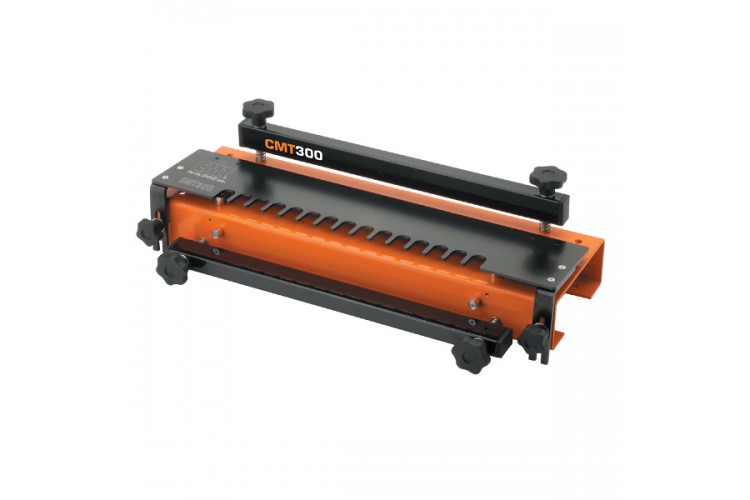

CMT300 шипорезное приспособление (шипорезка)

Опис інструмента

Производитель: CMT Модель: CMT300 шипорезное приспособление (шипорезка) Приспособление для фрезерования шипов СМТ300 предназначено для создания нескольких типов шиповых соединений - глухих и открытых шипов "ласточкин хвост", открытых ящичных шипов - с различными параметрами по ширине и глубине шипования. СМТ300 комплектуется шаблоном для глухого соединения "ласточкин хвост" СМТ300-Т128 и соответствующим копировальным кольцом 899.005.00, которые позволяют работать с максимальной шириной заготовки 305 мм при толщине от 11 до 25 мм. С комплектным шаблоном используются фрезы СМТ для фрезерования шипа "ласточкин хвост": 718.127.11 - D=12,7 x 12,7 мм - S=6 мм; 918.127.11 - D=12,7 x 12,7 мм - S=8 мм (приобретаются дополнительно). Универсальная база CMT300-SB1 Если расстояние между крепежными отверстиями для установки копировального кольца на используемом фрезере отличается от 50 мм, то дополнительно может понадобиться универсальная базовая подошва CMT300-SB, которая монтируется на любой ручной фрезер и предусматривает установку копировального кольца СМТ. Универсальная база CMT300-SB1 - для фрезеров с цангой под хвостовик 8 мм и 12 мм. Универсальная база CMT300-SB2 - для фрезеров с цангой под хвостовик 6,35 мм и 12,7 мм. Дополнительно к приспособлению СМТ300 могут быть приобретены шаблоны и копировальные кольца для фрезерования другого размера глухого шипа "ласточкин хвост", открытых прямых ящичных шипов двух типоразмеров и сквозных шипов "ласточкин хвост" двух типоразмеров. Порядок работы с помощью шипорезного приспособления CMT300 1. Установка и прижим заготовок. 2. Установка и фиксация шаблона. 3. Фрезерование пазов. Подробная информация о работе с помощью СМТ300 - в инструкции по эксплуатации. Для простоты отличия шаблонов они оснащены упорами разных цветов. Каждый из шаблонов должен использоваться с соответствующим копировальным кольцом, входящим в комплект с шаблоном, и фрезами определенных размеров, приобретаемыми дополнительно. Артикул Цена, евро CMT300 212.8 Варианты дополнительной комплектации шаблонами и фрезами: Закрытый шип "ласточкин хвост" : CMT300-T064 - зеленый - в комплекте с кольцом 899.003.00. Используется с фрезами СМТ для "ласточкиного хвоста": 718.060.11 - D=6 x 8,3 мм - S=6 мм. Открытый ящичный шип с шагом 8 мм: CMT300-T080 - синий - в комплекте с кольцом 899.004.00. Используется с фрезами СМТ для прямого пазования: 912.080.11 - D=8 x 31,7 мм - S=8 мм. Открытый ящичный шип с шагом 12,7 мм: CMT300-T127 - красный - используется с кольцом 899.005.00 и фрезами 912.127.11 - D=12,7 x 31,7 мм - S=8 мм. Открытый шип "ласточкин хвост ": CMT300-T129 - коричневый - в комплекте с кольцом 899.004.00. Фрезы: 912.080.11 - D=8 x 31,7 мм - S=8 мм - прямой паз; 918.129.11 - D=12,7 x 20,6 мм - S=8 мм - "ласточкин хвост". CMT300-T190 - фиолетовый - в комплекте с кольцом 899.006.00. Фрезы: Фрезы для работы с CMT300 912.127.11 - D=12,7 x 31,7 мм - S=8 мм - прямой паз; 718.190.11 - D=19,0 x 22,0 мм - S=6 мм - "ласточкин хвост"; 918.190.11 - D=19,0 x 22,0 мм - S=8 мм - "ласточкин хвост"; 918.690.11 - D=19,0 x 22,0 мм - S=12 мм - "ласточкин хвост". <div

Характеристики
