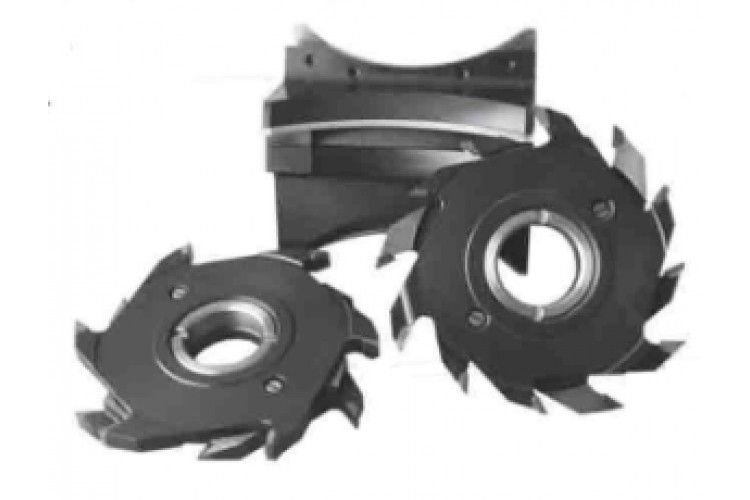

Фрезы для Блок-Хауса

Опис інструмента

Модель: Фрезы для Блок-Хауса Назначение: комплект фрез предназначен для изготовления обшивочной доски на четырехсторонних фрезерных станках. Конструкция фрез позволяет производить регулировку ширины паза и гребня. Комплектация: верхние и нижние фрезы с механическим креплением пластин. Материал режущей части - HSS. Боковые фрезы - напаянные пластинами твердого сплава. Материал режущей части - HM. Обозначение фрезы D, мм d, мм B, мм Н, мм H1, мм a, мм h, мм R, мм 061.15.03.00.000 140 40/50 80 74 78 2 10 74 060.08.01.00.000 140 96 90 94 2 10 106 060.08.01.00.000-01 180 96 90 94 2 10 106 060.09.01.00.000 186 160 125 158 17 21 103 060.14.01.00.000 140 140 128 138 5 20 106 060.21.00.00.000 140 160 150 158 4 15 195 060.26.00.00.000* 160 152 125 140 150 12.5 5 16 23 130 118 070.11.01.00.000 180 156 150 154 2 30 109 070.12.01.00.000 180 227 167 225 29 29 134 070.21.01.00.000 225 160 142 158 8 35 90 070.23.01.00.000 190 200 180 200 9 30 165 070.24.01.00.000 210 220 210 218 9 50 135 070.41.00.00.000* 160 202 162 182 200 18.8 9 23.5 25 150 180 Комплект фрез, напаянных пластинами твердого сплава, для изготовления шпунта и гребня блок-хауса. Обозначение фрезы D, мм d, мм B, мм Z, шт b, мм 061.15.00.00.000 160 40 25...28 4 3,5...6,5 061.15.00.00.000-01 180 60 34...37 6 6,5...9,5 061.09.00.00.000 180 60 34...37 4 3,5...6,5 Фреза с механическим креплением ножей для изготовления воздушного паза блок-хауса. Обозначение фрезы D, мм d, мм B, мм Z, шт Нож 061.15.04.00.000-01 180 40/50 90 4 061.15.04.00.101-01 061.15.04.00.000-02 140 40/50 106 4 061.15.04.00.101-02 061.15.04.00.000-03 140 40/50 150 4 061.15.04.00.101-03 061.15.04.00.000-04 140 40/50 185 4 061.15.04.00.101-04 Примечание: 1. По способу посадки на шпиндель станка фрезы изготавливаются в 2-х вариантах: а) посадка непосредственно на шпиндель; б) закрепление на шпиндель посредством разрезных цанг. 2. При закреплении фрез посредством цанг размер В увеличивается на 36 мм (по 18 мм с каждой стороны). 3. При заказе фрез с цангами к обозначению добавлять "цанга", например "061.15 цанга" <div
