Профильные линейные направляющие HIWIN серии QH

Опис інструмента

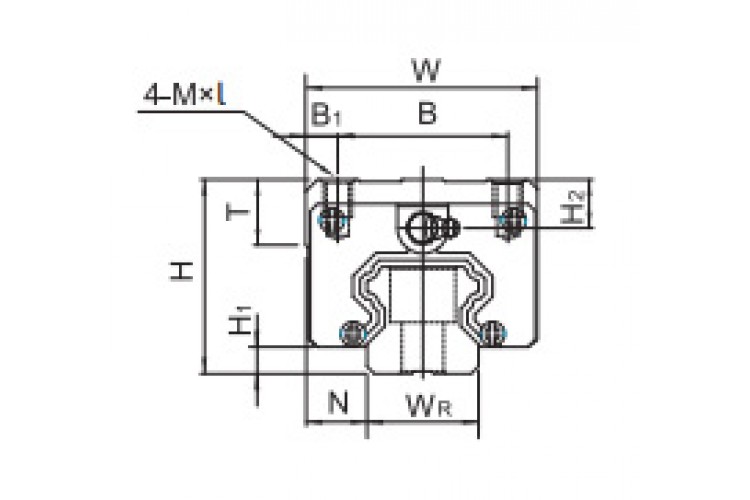

Модель: Профильные линейные направляющие HIWIN серии QH Профильные линейные направляющие HIWIN серии QH разработаны для станкостроения, как наиболее универсальные направляющие для задач, требующих плавность, высокую скорость, бесшумность хода и высокую нагрузочную способность. Серия QH создана на базе линейных перемещений серии HG, поэтому каретки QH и HG – взаимозаменяемы. Направляющие QH применяются в приложениях, требующих бесшумность хода каретки при сохранении высокой скорости перемещения. Бесшумность каретки обеспечивается благодаря пластиковому сепаратору шариков. М одель Установоч. размеры (mm) Размеры каретки (mm) Размеры направляющей (mm) Крепежн. винт Базовая динамич. нагрузка Базовая статич. нагрузка Номинал. статич. момент Масса Цена, Евро H H 1 N W B B 1 C L 1 L G Mxl T H 2 H 3 W R H R D h d P E (mm) C(kn) C 0 (kn) M r kN-m M p kN-m M y kN-m Каретка kg Рельс kg/m QHH15CA 28 4 9.5 34 26 4 26 39.4 61.4 5.3 M4 x 5 6 7.95 8.2 15 15 7.5 5.3 4.5 60 20 M4 x 16 13.88 14.36 0.1 0.08 0.08 0.18 1.45 40.2 QHH20CA 30 4.6 12 44 32 6 36 50.5 76.7 12 M5 x 6 8 6 6 20 17.5 9.5 8.5 6 60 20 M5 x 16 23.08 25.63 0.26 0.19 0.19 0.29 2.21 49.3 QHH20HA 50 65.2 91.4 27.53 31.67 0.31 0.27 0.27 0.38 66.7 QHH25CA 40 5.5 12.5 4.8 35 6.5 35 58 83.4 12 M6 x 8 8 10 8.5 23 22 11 9 7 60 20 M6 x 20 31.78 33.68 0.39 0.31 0.31 0.50 3.21 61.6 QHH25HA 50 78.6 104 39.30 43.62 0.5 0.45 0.45 0.68 88.1 QHH30CA 45 6 16 60 40 10 40 70 97.4 12 M8 x 10 8.5 9.5 9 28 26 14 12 9 80 20 M8 x 25 46.49 48.17 0.6 0.5 0.5 0.87 4.47 72.2 QHH30HA 60 93 120.4 56.72 65.09 0.83 0.89 0.89 1.15 99.0 QHH35CA 55 7.5 18 70 50 10 50 80 113.6 12 M8 x 12 10.2 15.5 13.5 34 29 14 12 9 80 20 M8 x 25 60.52 63.84 1.07 0.76 0.76 1.44 6.30 91.7 QHH35HA 72 105.8 139.4 73.59 86.24 1.45 1.33 1.33 1.90 129.0 QHH45CA 70 9.2 20.5 86 60 13 60 97 139.4 12.9 M10 x 17 16 18.5 20 45 38 20 17 14 105 22.5 M12 x 35 89.21 94.81 1.83 1.38 1.38 2.72 10.41 93.8 QHH45HA 80 128.8 171.2 108.72 128.43 2.47 2.41 2.41 3.59 <div
